[이산수학]최소신장 트리 구하는 프림 알고리즘(Prim Algorithm)이란?

[이산수학]최소신장 트리 구하는 프림 알고리즘(Prim Algorithm)이란?_예제포함



최소신장 트리(Minimal Spanning Tree)란 '그래프 G의 꼭짓점을 모두 노드로 포함하면서 비용을 최소로 하는 트리 T'입니다. 그래서 최소신장 트리를 구하기 위해서는 다음 두 가지 요소가 있어야 합니다.



1. 노드와 노드를 연결하는 변에 가중치에 부여된 그래프

2. 비용이 최소인 트리로 만들기 위한 알고리즘



2번의 알고리즘에는 프림 알고리즘(Prim Algorithm)과 크루스칼 알고리즘(Kruskal Algorithm)이 있습니다.

이 글에서는 프림 알고리즘에 대해 알아보겠습니다.



■ 프림 알고리즘(Prim Algorithm)

그래프 G의 변 중 비용이 가장 낮은 변들로 트리를 구성하는 알고리즘

(1) 가중치가 가장 작은 변을 선택

(2) 연결된 꼭짓점들과 연결된 모든 변들 중 가중치가 가장 작은 변을 선택

(3) 가중치가 같은 변은 임의로 선택

(4) 선택된 변에 대해 순환이 형성되는 경우는 선택하지 않음

(5) n개의 꼭짓점에 대하여 n - 1개의 변이 연결되면 종료



※ 순환(Cycle): 경로의 시작점과 끝이 같은 경우



■ 프림 알고리즘(Prim Algorithm) 예

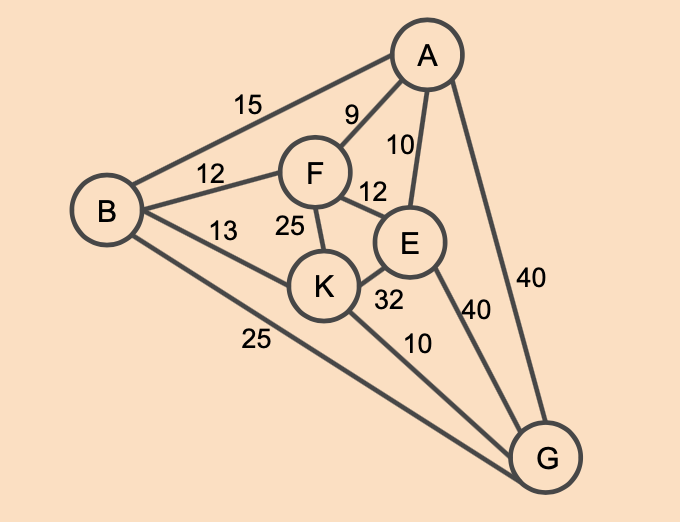

다음 가중치가 있는 그래프를 프림 알고리즘을 이용해 최소신장 트리로 만들어봅시다.



(1) 변에 부여된 비용 중 가장 작은 9를 선택하면 노드 A와 F가 연결됩니다. (노드 수 2, 가지 수 1)



(2) 노드 A와 F에 연결된 변들과 노드들은 다음 점선으로 표시된 것과 같습니다.



(3) (2)의 점선 중 비용이 가장 낮은 10을 선택하면 노드 A와 E가 연결됩니다. (노드 수 3, 가지 수 2)



(4) 노드 A, E, F에 연결된 변들과 노드들은 다음 점선으로 표시된 것과 같습니다.



(5) (4)의 점선 중 비용이 가장 낮은 변은 F와 E가 연결된 12와 F와 B가 연결된 12입니다. 이때 F와 E가 연결된 변은 노드 A, F, E간의 회로를 만들게 되므로 사용하지 않는다. (노드 수 4, 가지 수 3)



(6) 노드 A, B, E, F에 연결된 변들과 노드들은 다음 점선으로 표시된 것과 같습니다. (5)에서 회로가 생성되는 것을 확인했으므로 F와 E를 연결하는 변을 제거했습니다.



(7) (6)의 점선 중 비용이 가장 낮은 변은 B와 K가 연결된 13이다(노드 수 5, 가지 수 4)



(8) 노드 A, B, E, F, K에 연결된 변들과 노드들은 다음 점선으로 표시된 것과 같습니다.



(9) (8)의 점선 중 비용이 가장 낮은 변은 K와 G가 연결된 10이다(노드 수 6, 가지 수 5)



(10) 모드 노드를 연결한 최소신장 트리가 완성되었습니다. 이때 이 최소신장 트리의 비용은 다음과 같습니다.

9 + 10 + 12 +13 + 10 = 54





수학으로 이해하는 디지털 논리 이산수학 396p 참고



-----------------------------------
