[이산수학]그래프의 종류2(연결 그래프, 완전 그래프, 정규 그래프, 이분 그래프)

by hahehohoo 2020. 8. 9.
반응형



이산수학_그래프의 종류2(연결 그래프, 완전 그래프, 정규 그래프, 이분 그래프) 예제로 이해하기



■ 연결 그래프(Connected Graph)

그래프 G = (V, E) 내에 있는 임의의 꼭짓점 u, v 간에 경로가 있는 그래프

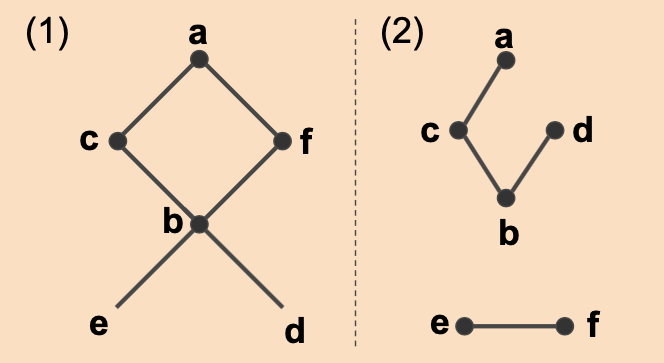

예제

다음 중 연결 그래프인 것과 아닌 것을 구분하라.



연결 그래프 예제

풀이

더보기

예제풀이

(1)

그래프 안에 있는 모든 꼭지점 간에 경로가 존재한다. 예를 들어 e에서 d로 가는 경로는 e - b- c - a- f - b - d다.

∴ 연결그래프다.

(2)

그래프의 꼭짓점들 중 a, b, c, d 와 e 혹은 f 간에는 경로가 존재하지 않는다 .

∴ 연결그래프가 아니다.

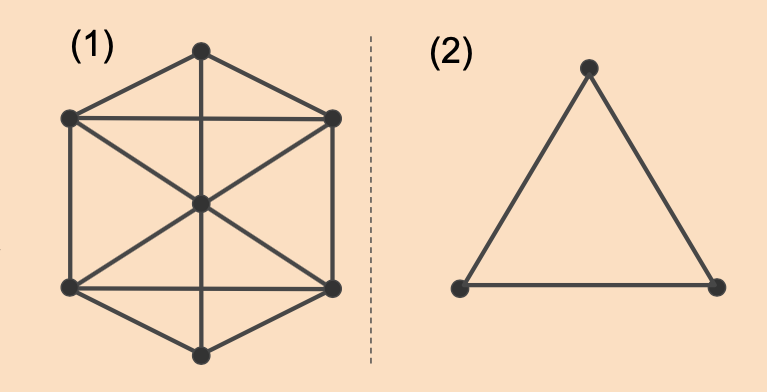

 완전 그래프(Complete Graph)

그래프 G = (V, E) 내에 있는 모든 꼭짓점 u, v 간에 이 있는 그래프





예제

다음 중 완전 그래프인 과 아닌 것을 구분하라.



풀이

더보기

예제풀이

(1)

모든 꼭짓점 간에 변이 존재하지 않는 것이 있다. 꼭짓점이 있다고 하면 각 꼭짓점의 차수가 같지 않다.

∴  완전 그래프가 아니다.

(2)

모든 꼭짓점 간에 변이 존재하지 한다. 3개의 꼭짓점을 가지며  각 꼭짓점의 차수는 모두 2다.

∴  완전 그래프이다.

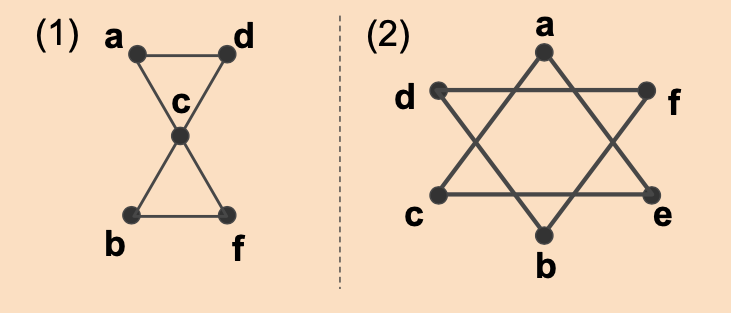

 정규 그래프(Regular Graph)

그래프 G = (V, E) 내에 있는 모든 꼭짓점의 차수가 같은 그래프



예제

다음 중 정규 그래프인 과 아닌 것을 구분하라.



풀이

더보기

예제풀이

(1)

모든 꼭짓점 간에 변이 존재하지 않는 것이 있다. 꼭짓점이 있다고 하면 각 꼭짓점의 차수가 같지 않다.

 정규 그래프가 아니다.



(2)

d(c)=4이고 나머지 꼭짓점의 차수는 모두 2다.

  2-정규 그래프이다.



 이분 그래프(Bipartite Graph)

그래프 내의 꼭짓점 집합을 분할(Partition)하고, 분할로 만들어진 서로 다른 꼭짓점 집합류 사이에 변이 존재하면 이분 그래프라고 합니다.





 완전이분 그래프(Complete Bipartite Graph)



수학으로 이해하는 디지털 논리 이산수학 314p 참고



-----------------------------------
